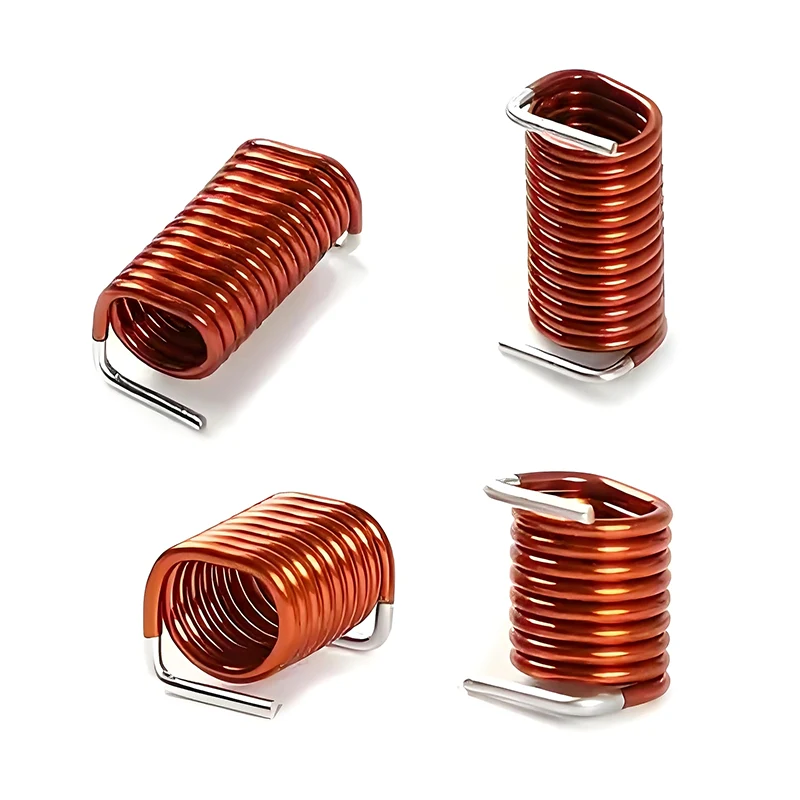

EKcraft Air Core Inductor tarjoaa ammattimaisia tuotanto-, valmistus- ja toimituspalveluita globaaleille markkinoille. Tällä ilmaytimen induktorilla ei ole magneettista kyllästysvaikutusta, erinomainen lineaarisuus ja alhainen korkean taajuuden häviö. Tarjoamme joukkotilauksia ja nautimme suoraan tehtaan toimitushinnoista. Ota yhteyttä nyt ja pyydä tarjous.
Ilmasydäninduktori on induktorikomponentti, jonka sisällä ei ole magneettista rautasydäntä. Sen magneettinen reitti koostuu pääasiassa ilmasta. Siksi ilmasydänkela välttää hystereesihäviön ja pyörrevirtahäviön, ja sen toimintataajuus voi olla erittäin korkea. Koska magneettinen permeabiliteetti tulee ilmasta, induktanssiarvo (L) ei muutu virran mukana, magneettista kyllästymisilmiötä ei ole ja se voi pitää induktanssiarvon vakaana, vaikka suuri virta kulkee läpi. Siksi tämä ilmasydäninduktori soveltuu erittäin hyvin käytettäväksi suodatus- ja tehosovelluksissa, joissa on suuria virtoja tai merkittäviä virranvaihteluita.
|
Suorituskyvyn edut |
Ei magneettista kyllästysvaikutusta, ei magneettista hystereesihäviötä, ei pyörrevirran menetys |
|
Materiaalien edut |
Korkea johtavuus, kestää kulutusta ja repeytymistä |
|
Rakenteelliset edut |
Korkea luotettavuus |
|
Toimiva Edut |
Työskentele erittäin korkealla taajuudella |
Sovelletaan RF-tehovahvistimiin, impedanssisovitusverkkoihin, antennin virityspiireihin, LC-oskillaattoriin, suodattimiin jne.
|
Induktanssi (L) |
6nH - 30mH, toleranssi ±5 % - ±20 % |
|
Laatutekijä (Q-arvo) |
Korkea taajuusalue: 100 - 400 MHz; 95-230 |
|
Tasavirtavastus (DCR) |
≤2,11mΩ |
|
Nimellisvirta |
1A-57A |
|
Lämpötilakerroin |
40 ℃ ~ 120 ℃ |
Muitakin kuin yllä lueteltuja tyyppejä voidaan valmistaa asiakkaan tarpeiden mukaan.
1. Sitä käytettäessä on huomioitava, että sen säteilymagneettikenttä voi aiheuttaa häiriöitä lähellä oleville herkille piireille. Tällaisissa tapauksissa on tarpeen säilyttää etäisyys tai lisätä suojausta.
2. Vältä käämiin kohdistuvia ulkoisia iskuja tai puristuksia estääksesi sen geometrisen muodon muutokset, jotka voivat johtaa vaihteluihin induktanssiarvossa.
