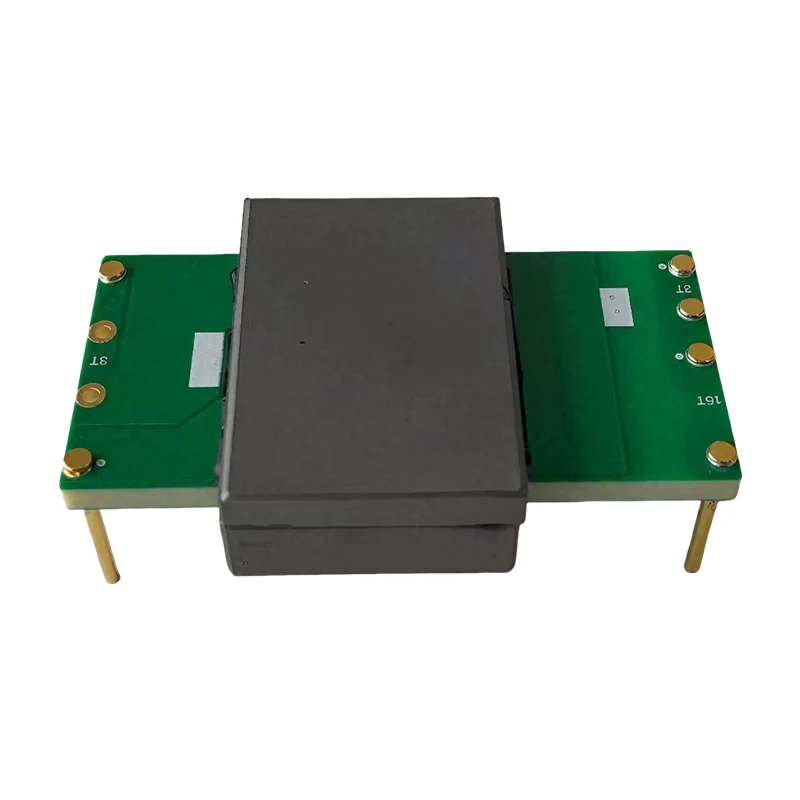

EKcraft Planar Transformer tarjoaa ammattimaisia tuotanto-, valmistus- ja toimituspalveluita maailmanlaajuisille markkinoille. Tämä muuntaja on uudenlainen muuntaja, joka käyttää monikerroksisia painettuja piirilevyjä (PCB) tai litteitä kuparilevyjä kääminä. Se on pieni koko, kevyt, korkea hyötysuhde ja alhainen lämpötilan nousu. Tarjoamme joukkotilauksia ja nautimme suoraan tehtaan toimitushinnoista. Ota yhteyttä nyt ja pyydä tarjous.
Tämän tasomaisen muuntajan käämit on syövytetty tai puristettu piirilevylle (piirilevylle) yhdistettynä litteään ferriittiytimeen, mikä lyhentää merkittävästi magneettireitin pituutta, vähentää kuparihävikkiä ja rautahävikkiä. Tässä tasomaisessa muuntajassa on litistetty rakenne, jonka tilavuus on 1/3 - 1/5 perinteisten muuntajien tilavuudesta, ja painoa on vähennetty yli 50 %, mikä sopii laitteiden pieneen sisätilaan. Tasomaisen muuntajan käämit ovat leveitä ja ohuita kuparikalvoja, jotka suurentavat tehokkaasti pinta-alaa ja vähentävät huomattavasti skin-ilmiön vaikutusta, joten se sopii erittäin hyvin korkeataajuisiin (sadoista kHz - MHz) hakkuriteholähteisiin. Tämä tasomuuntaja voi täyttää nykyaikaisen tehoelektroniikkatekniikan pyrkimykset korkeaan taajuuteen, korkeaan hyötysuhteeseen ja korkeaan tehotiheyteen.
|
Suorituskyvyn edut |
Suuri tehotiheys |
|
Materiaalien edut |
Korkea luotettavuus ja korkea johdonmukaisuus |
|
Rakenteelliset edut |
Litteä muotoilu, helppo integroida |
|
Toimiva Edut |
Korkea hyötysuhde ja erinomaiset korkean taajuuden ominaisuudet |
Sitä käytetään verkkokytkimissä, reitittimissä, kannettavien tietokoneiden virtasovittimissa, LCD-televisioissa, aurinkosähköinverttereissä, teollisuusmoottoriasemissa jne.
|
Tehoalue |
10W-5000W |
|
Tulo- ja lähtöjännitteet |
Tulo 5V-400V, Lähtö 1.8V-220V |
|
Toimintataajuus |
20KHz-2MHz |
|
Tehokkuus |
90–98 % (täysi lataus) |
|
Lämpötilan nousu |
Täydellä kuormalla≤40℃ (ympäristön lämpötila 25℃) |
|
Eristysluokka |
Luokka B (130 ℃), luokka H (180 ℃) |
|
Eristysjännite |
1kV-10kV (rms) |
Muitakin kuin yllä lueteltuja tyyppejä voidaan valmistaa asiakkaan tarpeiden mukaan.
